Крепление на крышу на рейлингах

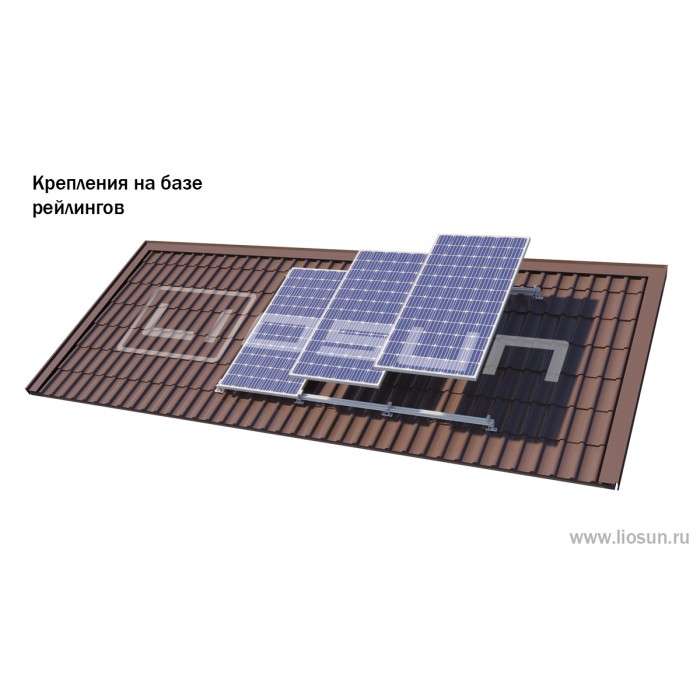

Крепления солнечных батарей на рейлингах

Система крепления на рейлингах – это удобное и надежное крепление солнечных панелей на поверхность наклонных крыш. Подходит для следующих кровельных материалов:

• металлочерепица
• фальцевая кровля
• еврошифер (ондулин)
• натуральная черепица (с дополнительным использованием специальных типов крепления)

Аналогично минирейлам, рейлинги можно использовать и в случае, если крыша сделана из этих материалов:

• металлический профнастил
• сэндвичпанели
• битумная (гибкая) черепица
• рулонные битумные материалы

В отличие от минирейлов, крепление солнечных модулей на рейлинги за счет высоты L-образного кронштейна позволяет компенсировать неровность основания крыши, тем самым добиваясь практически идеально ровного размещения ФЭМ. Однако этот тип крепления более дорогой, а также требует больше трудозатрат на доставку и монтаж.

Крепление L-кронштейна к поверхности крыши осуществляется как при помощи кровельных саморезов, так и опционально с нагелем для болтовой фиксации. Для закрепления солнечных батарей используются концевые и средние прижимы.

Прижимы разделяются в зависимости от толщины профиля панели:

• 30мм
• 35мм
• 40мм

В состав комплекта входят:

• рейлинги (универсальный рельс, длинной 2.4м)
• соединитель рейлингов универсальный L=150мм
• L‐кронштейны
• концевые прижимы
• средние прижимы
