Артикул:STACK100-10
Выберите артикул:
Характеристики
Бренд
Dyness
Основные
Ёмкость накопителя, кВт*ч
50
Номинальне напряжение
512 В
Тип напряжения
Высоковольтовая HV
Ячеек на модуль, шт
16
Тип батарей
LiFEPO4
Циклов (80% DOD)
8000
Класс
Премиум
Параллельный режим, до
15
Разряд
Длительный ток разряда
50 А
Макс. ток разряда
100 А
Пик. ток разряда
125 А
Ток BMS
125 А
Диапазон t°
-20~55°C
Все характеристики
Категории:
- 6%
1 740 000 ₽1 860 000 ₽
В наличии
В корзине
Профессиональные консультации
Оперативный выезд
3D инжиниринг
Собственные монтажники
Поддержка LiosunCare
Кулькуляторы

Состав комплекта

Комплект в наличии
DYNESS STACK100 Высоковольтная система LiFePO₄

Запас энергии
для дома и бизнеса

Модульный накопитель для работы с солнечной электростанцией и резервного питания. Выберите ёмкость под свои задачи — от домашних нагрузок до коммерческого объекта. Система объединяет аккумуляторные модули S51100 и управляющий модуль SBDU100; расширение возможно до 12 параллельных групп.

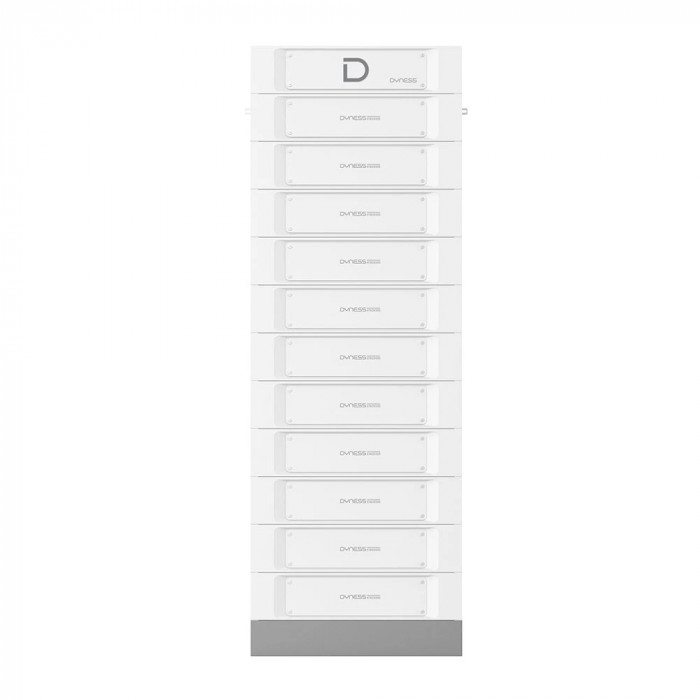

Модульная система накопления энергии Dyness STACK100
Ёмкость одного кластера
15,36–76,8
кВт·ч · от 3 до 15 модулей
Энергия одного модуля
5,12 кВт·ч
51,2 В · 100 А·ч
Заряд и разряд
до 1C
максимальный ток 100 А
Масштабирование
до 12
кластеров параллельно
ПРОДУМАННАЯ КОНСТРУКЦИЯ

Больше энергии. Меньше сложностей.

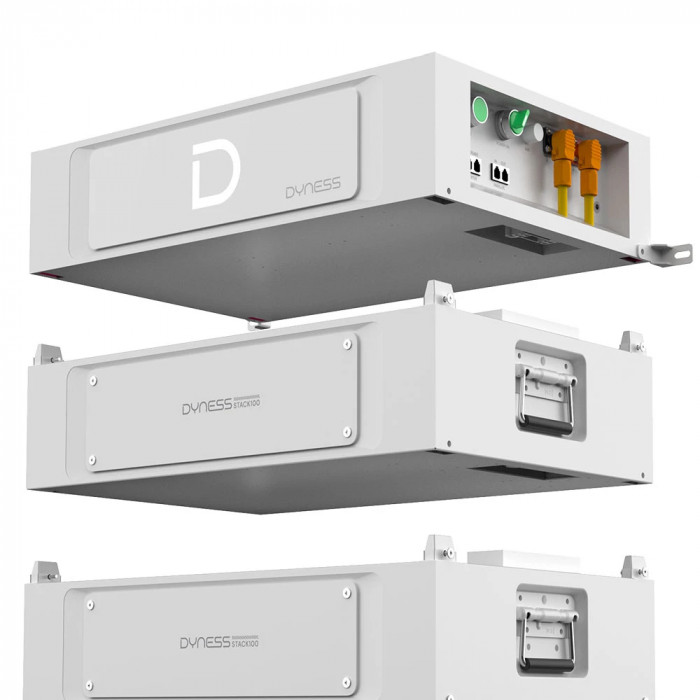

Модульная сборка

Модули устанавливаются друг на друга без межмодульных кабелей: подключение plug-and-play упрощает сборку. В даташите заявлен монтаж одной группы за 30 минут; подготовка площадки и подключение к инвертору зависят от проекта.

Защита на уровне модуля

Химия LiFePO₄, контроль состояния ячеек и встроенное аэрозольное пожаротушение помогают обеспечить безопасную эксплуатацию системы.

Работа с переменной нагрузкой

Заряд и разряд до 1C подходят для задач с высоким потреблением. Доступная мощность системы зависит от выбранной конфигурации и инвертора.

Ёмкость, ресурс и управление

4,864 кВт·ч

Полезная энергия модуля

При номинальных 5,12 кВт·ч и глубине разряда 95%. Фактическая энергия на выходе системы зависит также от потерь и настроек инвертора.

≥8000 циклов

Ресурс по даташиту

Условия испытаний: заряд и разряд 0,2C, температура 25 °C, DOD 95%, остаточная ёмкость в конце ресурса — 70%.

10 лет

Гарантийный срок

Указан в даташите. Условия, ограничения и порядок гарантийного обслуживания определяются гарантийным документом Dyness.

Wi-Fi + приложение

Контроль системы

Для взаимодействия с инвертором предусмотрены интерфейсы CAN и RS485. Для пользовательского управления — Wi-Fi и приложение.

Из чего состоит система

АККУМУЛЯТОРНЫЙ МОДУЛЬ

S51100

Основной элемент накопителя на ячейках LiFePO₄. В одной группе последовательно соединяются от 3 до 15 модулей.

Ёмкость / напряжение
100 А·ч / 51,2 В
Энергия
5,12 кВт·ч
Масса модуля
47 кг
Защита
Аэрозольное пожаротушение
УПРАВЛЯЮЩИЙ МОДУЛЬ

SBDU100

Управляющий модуль высоковольтной группы. Его рабочий диапазон соответствует напряжению системы STACK100.

Рабочее напряжение
134,4–864 В
Длительный ток
до 100 А
Габариты, Ш×Г×В
590×390×133 мм
Масса / защита
15,3 кг / IP20

Рабочие параметры

Заряд и разряд

Рекомендуемый ток
50 А · 0,5C
Максимальный ток
100 А · 1C
Пиковый разряд
125 А, до 2 мин при 25 °C
Глубина разряда
95%

Температура и размещение

Заряд, стандартно
0…+55 °C
Заряд, с опцией
−20…+55 °C
Разряд
−20…+55 °C
Охлаждение / защита
Принудительное воздушное / IP20

Для зарядки при отрицательной температуре требуется соответствующая опция исполнения. IP20 не предусматривает защиту от воды: место установки выбирают по требованиям руководства по монтажу.

Конфигурации: ёмкость, размеры и масса

Одна группа занимает 590×390 мм по ширине и глубине. Высота и масса зависят от количества модулей. Значения ниже рассчитаны по данным и формулам даташита.

Параметры серии, а не перечень доступных к заказу артикулов.
МодулейЭнергия,
кВт·ч
Полезная энергия,
кВт·ч
Высота,
мм
Масса,
кг
315,3614,592632163
420,4819,456765210
525,6024,320898257
630,7229,1841031304
735,8434,0481164351
840,9638,9121297398
946,0843,7761430445
1051,2048,6401563492
1156,3253,5041696539
1261,4458,3681829586
1366,5663,2321962633
1471,6868,0962095680
1576,8072,9602228727

Расчёт для n модулей: номинальная энергия — 5,12 × n кВт·ч; полезная — 4,864 × n кВт·ч; высота — 233 + 133 × n мм; масса нетто — 22 + 47 × n кг. Дополнительные основание и верхняя крышка расширения в даташите указаны отдельно: 12,5 кг, высота крышки — 70 мм.

ЗНАКОМСТВО С СИСТЕМОЙ

STACK100
в деталях

Посмотрите видеопрезентацию: устройство накопителя, модульная конструкция и возможности системы.

Для разных задач

Дом и коттедж

Запас энергии для освещения, связи и бытовых нагрузок при работе с совместимым инвертором.

Бизнес и производство

Накопление энергии для магазинов, складов, фермерских хозяйств и небольших предприятий.

Солнечная электростанция

Сохранение дневной выработки для использования вечером и в периоды повышенного потребления.

Как выбрать комплект

Ориентируйтесь на потребление, желаемое время автономной работы и параметры инвертора.

01 · ЁМКОСТЬ

Выберите число модулей в артикулах товара.

02 · СОСТАВ

Проверьте компоненты, количество и наличие в блоке состава.

03 · СОВМЕСТИМОСТЬ

Согласуйте модель инвертора и условия монтажа.

Совместимость и расширение

В даташите перечислены инверторы KOSTAL, Ingeteam, Solis, GoodWe, Growatt, Solplanet, SAJ, Deye, Hoymiles, Solinteg и другие. Совместимость проверяют для конкретной модели, диапазона напряжения, протокола связи и версии прошивки.

До 12 групп параллельно

Каждая группа включает 3–15 модулей. Параллельное объединение позволяет масштабировать запас энергии до уровня около 921 кВт·ч по даташиту.

Расширение со временем

Заявлена совместная работа модулей с разницей возраста до 3 лет. Порядок добавления и условия балансировки уточняются по руководству производителя.

Сертификация и стандарты из даташита

CE-EMC / CE-RED / IEC 62619 / 63056 / 62477 / 62040 / UN38.3 / VDE 2510 / CEI 0-21 / CEI 0-16.

Что учесть перед установкой
Основание и размещение. Предусмотрите устойчивую площадку с учётом массы оборудования, вентиляцию и доступ для обслуживания.
Подключение. Монтаж и настройку высоковольтной системы выполняют квалифицированные специалисты по руководству производителя.
Расширение. Добавление модулей и параллельных кластеров согласуется с конфигурацией инвертора и требованиями Dyness.
Эксплуатация. Контролируйте состояние батареи и соблюдайте температурные условия для выбранной версии оборудования.

Характеристики приведены по русскому даташиту STACK100. Ёмкость и комплектация конкретного предложения зависят от выбранного артикула. Условия ресурса, гарантии и дополнительных опций указаны выше.

Даташит на русском · PDF
Бренд
Dyness
Основные
Ёмкость накопителя, кВт*ч
50
Номинальне напряжение
512 В
Тип напряжения
Высоковольтовая HV
Ячеек на модуль, шт
16
Тип батарей
LiFEPO4
Циклов (80% DOD)
8000
Класс
Премиум
Параллельный режим, до
15
Разряд
Длительный ток разряда
50 А
Макс. ток разряда
100 А
Пик. ток разряда
125 А
Ток BMS
125 А
Диапазон t°
-20~55°C
Заряд
Ток заряда
50 А
Макс. ток заряда
100 А
Диапазон t° разряда
0...+50℃
Конструктив
Цветной дисплей
Нет
Кол-во модулей, шт
10
Форм-фактор
Напольный
Архитектура
Модульная
Установка
На пол
Защита IP
IP20
Рабочий диапазон t°
-25~55°C
Мониторинг
WiFi
Коммуникационные
CAN/RS485
Модуль тушения
Да
Базовые
Страна
Китай
Гарантия, м
60
Габариты (Ш*В*Г), мм
590 × 1563 × 390 мм
Вес
500 кг
