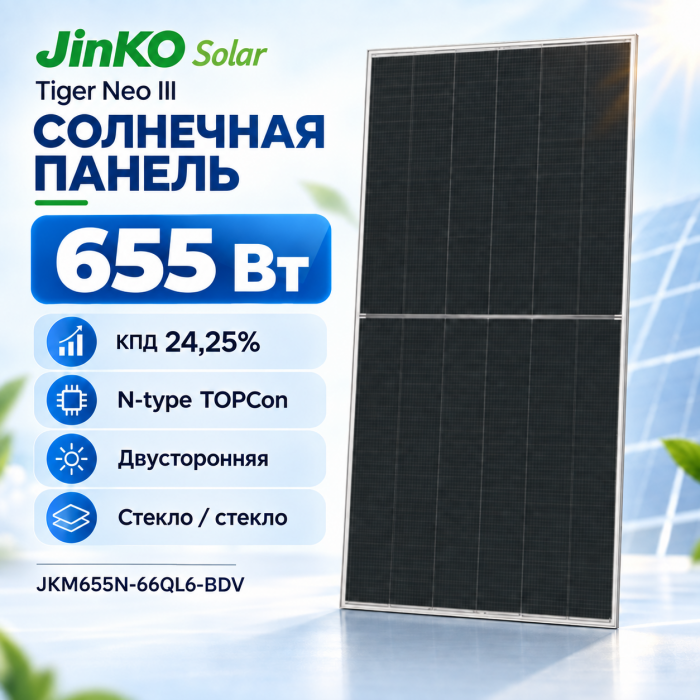

Jinko Solar Tiger Neo III JKM655N-66QL6-BDV — 655 Вт
Jinko Solar · Tiger Neo III
JKM655N-66QL6-BDV — двусторонняя солнечная панель 655 Вт
Фотоэлектрический модуль на N-type TOPCon-ячейках для крыш, навесов и наземных солнечных электростанций. Конструкция «стекло — стекло» позволяет использовать свет с лицевой и тыльной стороны панели.
Высокая мощность на единицу площади
КПД 24,25% помогает эффективнее использовать доступную площадь. Температурный коэффициент мощности −0,26%/°C учитывается при оценке работы панели в жаркую погоду.
Для N-type TOPCon-платформы производитель отмечает работу при слабой освещённости и устойчивость к PID, LID/LeTID и ультрафиолетовой деградации.
Дополнительная генерация с тыльной стороны
Свет, отражённый от покрытия под панелями и окружающих поверхностей, также участвует в выработке. Эффект зависит от альбедо, высоты установки, расстояния между рядами и затенения.
Коэффициент двусторонности 85 ± 5% характеризует модуль и не означает прибавку 85% к годовой выработке.
Электрические характеристики исполнения 655 Вт
Условия STC: освещённость лицевой стороны 1000 Вт/м², температура ячеек 25 °C, спектр AM 1.5.
| Номинальная мощность Pmax | 655 Вт |
|---|---|
| Напряжение в точке максимальной мощности Vmp | 42,70 В |
| Ток в точке максимальной мощности Imp | 15,34 А |
| Напряжение холостого хода Voc | 50,44 В |
| Ток короткого замыкания Isc | 16,04 А |
| КПД модуля | 24,25% |
| Допуск мощности | 0…+3% |
| Температурный коэффициент Pmax | −0,26%/°C |
| Температурный коэффициент Voc | −0,24%/°C |
| Температурный коэффициент Isc | +0,046%/°C |
Параметры при двустороннем освещении BNPI
При освещённости 1000 Вт/м² спереди и 135 Вт/м² сзади, температуре ячеек 25 °C и спектре AM 1.5 даташит указывает для этой модели 729 Вт, Vmp 42,69 В, Imp 17,10 А, Voc 50,56 В и Isc 17,87 А.
Это параметры отдельного испытательного режима. Номинальная мощность панели при STC — 655 Вт; фактическая выработка рассчитывается для условий объекта.
Конструкция и условия применения
| Технология ячеек | N-type, монокристаллический кремний, TOPCon |
|---|---|
| Количество ячеек | 264 (66 × 4) |
| Размеры Д × Ш × Т | 2382 × 1134 × 30 мм |
| Масса | 32,5 кг |
| Лицевое стекло | 2,0 мм, антиотражающее покрытие |
| Тыльное стекло | 2,0 мм, термоупрочнённое |
| Рама | Анодированный алюминиевый сплав |
| Распределительная коробка | IP68 |
| Кабели | 4,0 мм²; плюс 600 мм, минус 400 мм, включая разъёмы; возможна другая длина |
| Разъёмы | JK03M / JK03M2 / другие; MC4 и MC4-EVO2 — по запросу и при наличии |
| Рабочая температура | −40…+70 °C |
| Максимальное напряжение системы | 1500 В DC (IEC) |
| Максимальный номинал последовательного предохранителя | 35 А |
| Класс защиты | II |
| Пожарный класс IEC | C |
| Статическая испытательная нагрузка спереди / сзади | 5400 / 2400 Па |
Испытательные нагрузки не заменяют расчёт креплений, несущих конструкций и допустимой эксплуатационной нагрузки. Схема зажимов и монтаж выполняются по требованиям производителя.
Гарантии производителя
В даташите заявлены 12 лет гарантии на изделие и 30 лет линейной гарантии мощности.
- Деградация за первый год — не более 1%.
- Далее — не более 0,35% в год.
- Гарантируемая мощность к концу 30-го года — 88,85% от исходной.
Применимость гарантии и условия её предоставления уточняются для конкретной поставки.
Комплектация и логистика
Карточка относится к одной панели JKM655N-66QL6-BDV. Крепления, кабели для межрядного соединения и оборудование станции подбираются отдельно.
Упаковка по даташиту: 36 панелей на паллете, 72 в двухпаллетном штабеле, 720 в контейнере 40′ HQ. Размер паллеты — 2396 × 1110 × 1251 мм.
Документация
Исходный даташит Jinko Solar серии 650–670 Вт размещён в разделе «Прикреплённые файлы». Эта карточка заполнена по колонке 655 Вт. Документ имеет отметку Preliminary: характеристики предварительные и подлежат уточнению по окончательному паспорту поставляемой партии.
Проектирование и расчёты Liosun
По запросу клиента рассчитаем солнечную электростанцию с панелями Jinko: количество модулей, их размещение, ожидаемую выработку и совместимость с инвертором.
Электрическая часть
Проверим напряжение строк при минимальной температуре, диапазон MPPT, рабочие токи и ток короткого замыкания с учётом двусторонней генерации. Подберём кабели и аппараты защиты.
Условия объекта
Учтём ориентацию, затенение, отражающие свойства поверхности, доступную площадь, снеговые и ветровые условия. Подберём конструкцию размещения и схему подключения.
Для расчёта пришлите местоположение объекта, размеры и фотографии площадки или кровли, сведения о потреблении и модель инвертора, если он уже установлен.
Запросить проект и расчётБренд | JINKO |
| Основные | |
Гибкая панель | Нет |
Мощность панели (Pmax) | 655 Вт |
Тип ФЭМ | TOPCon |
Технология | TOPCon, Bifacial |
Двусторонная | Да |
Напряжение холостого хода (Uoc) | 50.44 В |
Напряжение MPPT (Ump) | 42,70 В |
Максимальное напряжение системы | 1500 В |
Ток КЗ (Isc) | 16.04 А |
Ток MPPT, (Imp) | 15.34 А |
Max ток предохранителя | 35 А |
КПД модуля, % | 24,25 |
| Конструктив | |
Рама | анодированный алюминий |
Коннекторы | JK03M / JK03M2; MC4 / MC4-EVO2 — по запросу |
Кол-во ячеек | 264 (66 × 4) |
Ветровая нагрузка, Па: | 2400 |
Снеговая нагрузка, Па: | 5400 |
| Базовые | |
Габариты (Ш*В*Г), мм | 1134 × 2382 × 30 мм |
Вес | 32.5 кг |
Гарантия, м | 144 |
Рабочая температура | −40…+70 °C |
