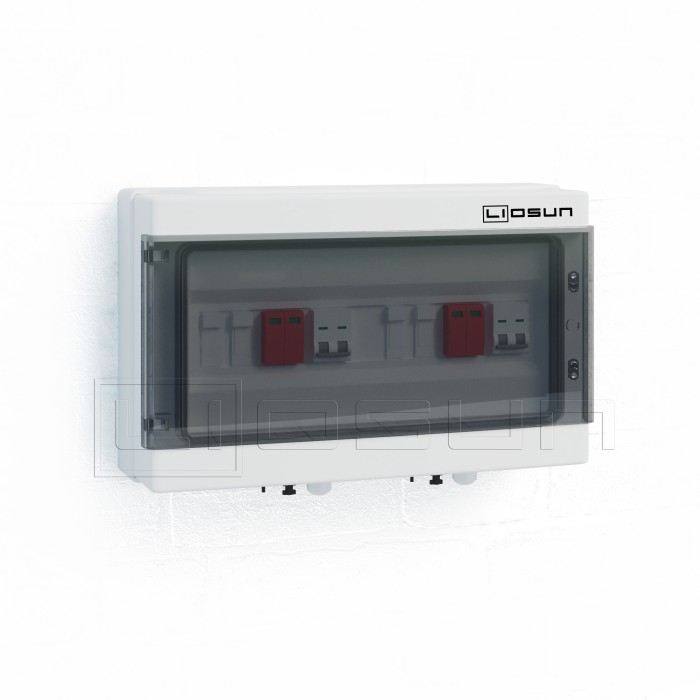

Щит DC PV-Box 2

Щит DC PV-Box 2 предназначен для обеспечения надежной защиты инвертора в солнечных фотоэлектрических системах. Он служит для защиты от перенапряжений, КЗ и обеспечивает возможность безопасной коммутации цепей постоянного тока.

Представлены 2 модификации:

• на 600В для MPPT контроллеров с максимальным напряжением 500-600В DC
• на 1000В для MPPT контроллеров с максимальным напряжением до 1000В DC

Основные характеристики:

• Количество цепочек PV: 2
• Напряжение УЗИП: 600В или 1000В
• Ток предохранителя: от 20 А до 30 А
• Степень защиты: IP65

Состав щита:

• 2 шт – Устройство защиты от импульсных перенапряжений (УЗИП SPD DC 200-40kA) с рабочим напряжением 600В или 1000В
• 4шт – Держатели плавких вставок с предохранителями номиналом от 20 А до 30 А
• 2шт – Двухполюсный автоматический выключатель/размыкатель
• Корпус с прозрачной дверцей, обеспечивающий степень защиты IP65

Щит DC PV-Box 2 подходит для использования в системах с двумя независимыми PV цепочками, обеспечивая эффективную защиту инвертора от внешних воздействий и повышая надежность работы всей солнечной электростанции. Его конструкция обеспечивает простоту монтажа и обслуживания, а высокая степень защиты IP65 позволяет использовать его в различных климатических условиях.

Функции

• Объединение строк: сводит несколько стрингов параллельно в один/несколько выходов к инвертору, сокращает количество длинных кабелей.
• Защита: - предохранители/автоматы по каждому стрингу от коротких замыканий и обратных токов; - защита от перенапряжений (SPD, обычно тип II или I+II) от грозы и коммутаций; - обратные диоды/разделение полюсов при необходимости.
• Коммутация и безопасность: общий DC-разъединитель/выключатель нагрузки для безопасного обслуживания, часто размыкает оба полюса.
• Упорядоченная кабельная инфраструктура и заземление, молниезащита.
