HibridSun 50.3-110HV — гибридная станция с панелями Jinko Solar 655 Вт
Трёхфазная солнечная электростанция для предприятия, склада, офиса или частного объекта с высокой нагрузкой. Инвертор Deye на 50 кВт работает с солнечным полем 62,88 кВт и двумя высоковольтными накопителями Dyness STACK100: 112,64 кВт·ч суммарной номинальной энергии — вдвое больше, чем в исходном комплекте 50.3-55HV. Индекс 110HV в названии обозначает класс ёмкости комплекта.
Солнечные панели Jinko Solar Tiger Neo III

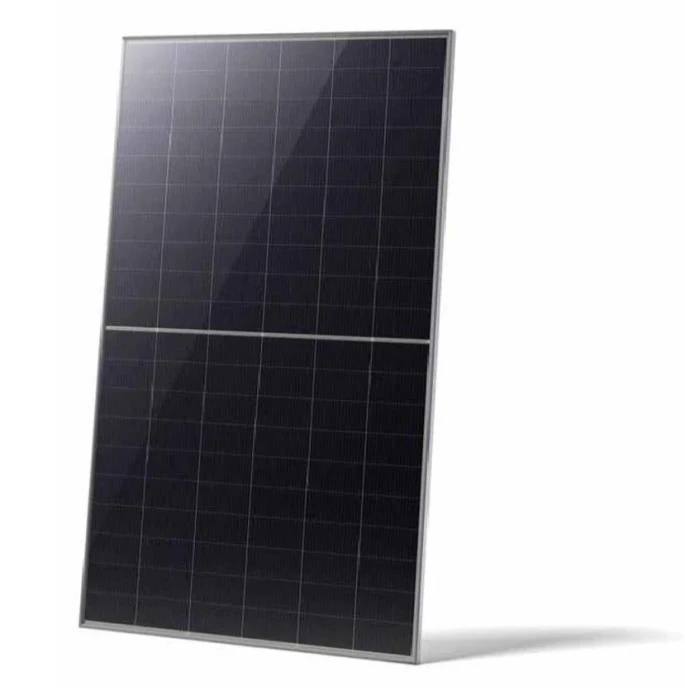

В комплект входят 96 двусторонних модулей Jinko Solar JKM655N-66QL6-BDV по 655 Вт. Номинальная мощность одной панели указана для стандартных условий STC; суммарная установленная мощность поля составляет 62 880 Вт.
N-type TOPCon и КПД 24,25%
Панели серии Tiger Neo III используют монокристаллические элементы N-типа с технологией TOPCon. Каждый модуль содержит 264 четвертинки ячеек и обеспечивает высокую мощность на единицу площади.
Двусторонняя конструкция «стекло / стекло»
Тыльная сторона преобразует отражённый свет в дополнительную энергию. Прибавка зависит от поверхности под панелями, высоты и способа установки; она не включена в номинальные 655 Вт и в прогноз ниже.
| Номинальная мощность / КПД | 655 Вт / 24,25% |
|---|---|
| Напряжение и ток в точке максимальной мощности | 42,70 В / 15,34 А |
| Напряжение холостого хода / ток короткого замыкания | 50,44 В / 16,04 А |
| Размеры / масса одной панели | 2382 × 1134 × 30 мм / 32,5 кг |
| Площадь поверхности всех 96 панелей | 259,3 м²; площадь размещения с проходами и межрядными расстояниями определяется проектом |
Инвертор, накопитель и состав комплекта
Deye SUN-50K-SG01HP3-EU-BM4 имеет четыре независимых MPPT и по два входа для цепочек на каждый MPPT. Для нового поля предусмотрена базовая компоновка 8 цепочек по 12 панелей. Мощность поля 62,88 кВт укладывается в паспортный предел 65 кВт для этой модели инвертора.
В состав включены два щита DC PV-Box 4 в исполнении 1000 В для восьми независимых цепочек и 20 комплектов крепления на минирейлах для пяти панелей — на 100 посадочных мест, включая запас для размещения 96 модулей. Прижимы подбираются под раму 30 мм. Раскладку креплений и электрическую схему проверяем при проектировании с учётом кровли, минимальной температуры, токов и отражённого света.
Удвоенный запас энергии: два Dyness STACK100

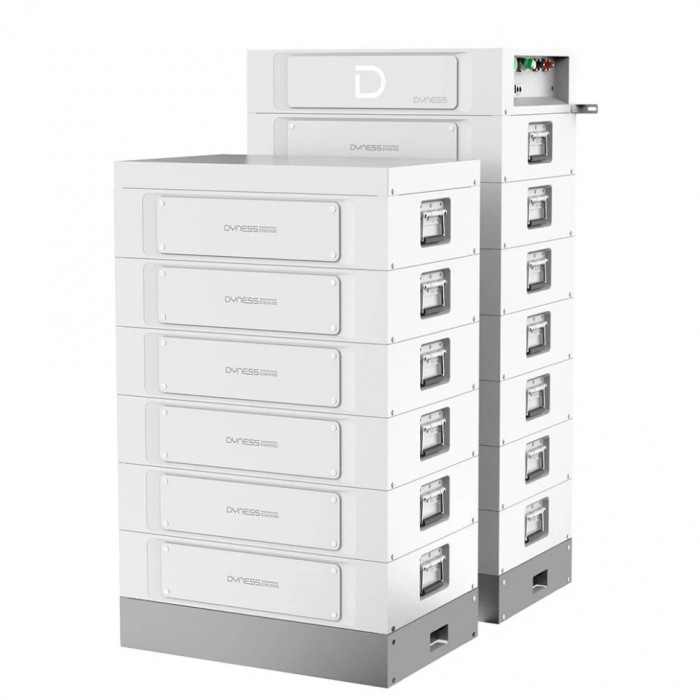

В комплект входят два одинаковых высоковольтных накопителя Dyness STACK100-11, каждый из 11 модулей по 5,12 кВт·ч. Энергия одного накопителя — 56,32 кВт·ч, общая — 112,64 кВт·ч. Всего установлено 22 батарейных модуля LiFePO₄. В каталоге выбранное исполнение одного накопителя обозначено как «11 модулей на 55кВт*ч»; в составе ниже его количество — 2.
| Батарейные системы | 2 × Dyness STACK100-11 |
|---|---|
| Батарейные модули | 22 × 5,12 кВт·ч; по 11 в каждом накопителе |
| Номинальная энергия | 2 × 56,32 = 112,64 кВт·ч |
| Номинальное напряжение каждого накопителя | 563,2 В; рабочий диапазон 492–642 В |
| Размещение накопителей | Напольное, внутри помещения; защита IP20 |
Накопители обеспечивают больший запас энергии для вечернего потребления и резервного питания. При одинаковой нагрузке и настройках доступный запас энергии удвоен, а время автономии зависит от глубины разряда, КПД, температуры и фактической нагрузки. Мощность инвертора остаётся 50 кВт. Схему подключения двух высоковольтных накопителей, обмен данными BMS, кабели и защиту согласуем при проектировании по требованиям Dyness и Deye.
Как работает станция
- Днём солнечная энергия питает нагрузку, снижая потребление из сети. Избыток может направляться на заряд аккумуляторов.
- Вечером накопленная энергия используется по заданному расписанию и приоритетам работы инвертора.
- При отключении сети станция поддерживает подключённые к резервному выходу нагрузки в пределах доступной мощности и запаса энергии.
- Работа с генератором и мониторинг позволяют управлять резервом и отслеживать генерацию, потребление и состояние батареи.
Станция может работать с ограничением отдачи в сеть. Режим экспорта, подключение генератора, резервируемые линии и возможность расширения определяются схемой объекта и настройками оборудования.
Прогноз выработки для вашего города
Выберите город или введите свои координаты: график и годовые показатели пересчитаются для солнечного поля 96 × 655 Вт. Наклон выбирается по той же формуле, что и в SolarCalc; ориентация — на юг, системные потери — 8%.
Загружаем прогноз солнечной генерации…
Значения выработки в характеристиках карточки рассчитаны по SolarCalc/PVGIS при этих же условиях. Увеличение ёмкости батарей не увеличивает генерацию солнечного поля: в этой версии сохраняются 96 панелей по 655 Вт. Летняя среднесуточная выработка — среднее за июнь, июль и август. Площадь в характеристиках — сумма площадей модулей.
Проектирование и расчёт Liosun по вашему запросу
Рассчитаем генерацию для конкретного адреса, ориентации и уклона кровли, учтём затенение и сезонность. Подберём ёмкость аккумуляторов под вашу нагрузку и желаемое время автономии, проверим распределение цепочек по MPPT, кабели, защиту и способ крепления панелей.
По запросу подготовим подробную модель СЭС, схему подключения и предложение по монтажу. Узнать об услугах Liosun.
Состав СЭС
| Основные | |
Мощность станции | 50000 Вт |
Мощность панелей | 62880 Вт |
Фазность | Трехфазный / 380В |
Занимаемая площадь | 259.3 кв. м. |
Кол-во панелей | 96 |
Класс | Премиум |
| Выработка | |
Годовая выработка (МСК), кВт*ч | 65097 |
Средняя выработка в день (лето МСК), кВт*ч | 276,8 |
Средняя выработка в день по году (МСК), кВт*ч | 178,3 |
Годовая выработка (СБП), кВт*ч | 61322 |
Годовая выработка (Сочи), кВт*ч | 83088 |
Годовая выработка (Алматы), кВт*ч | 111168 |
| Инвертор | |
Модель инвертора | Deye SUN-50K-SG01HP3-EU-BM4 |
Тип инвертора | Гибридный |
Напряжение старта MPPT | 180 В |
Номинальное напряжение PV | 600 В |
Кол-во MPPT, шт | 4 |
Подключение | 3L+N+PE |
Ограничение экспорта в сеть | Да |
Защита IP | IP65 |
Мониторинг | WiFi/ModBus |
| Солнечные панели | |
Модель ФЭМ | Jinko Solar Tiger Neo III JKM655N-66QL6-BDV |
Мощность панели (Pmax) | 655 Вт |
Тип ФЭМ | TOPCon |
Напряжение MPPT (Ump) | 42,70 В |
Ток MPPT, (Imp) | 15.34 А |
Технология | TOPCon, Bifacial |
Кол-во ячеек | 264 (66 × 4) |
Цвет рамы | металлический |
КПД модуля, % | 24,25 |
| Накопитель | |
Тип батарей | LiFEPO4 |
Ёмкость накопителя, кВт*ч | 112.64 |
Емкость одной АКБ, кВт*ч | 56.32 |
Кол-во АКБ | 2 |
Циклов (80% DOD) | 8000 |
Номинальне напряжение | 563.2 В |
Архитектура | Модульная |
Форм-фактор | Напольный |
| Базовые | |
Гарантия, м | 12 |
Напряжение холостого хода (Uoc) | 50.44 В |
Ток КЗ (Isc) | 16.04 А |
