Гибридная трехфазная солнечная электростанция на 20кВт

HibridSun 20.3-20 – готовый комплект оборудования для установки трехфазной гибридной солнечной электростанции с накопителем общей ёмкостью 20кВт*ч и солнечным полем на ~20кВт. Станция создана на базе лучших комплектующих: Deye, Jinko и т.д. Такая станция идеально подходит для среднего частного дома где на такой инвертор можно подключить как весь дом, так и часть нагрузки.  Однако это станция будет актуальна как многофункциональный источник бесперебойного питания и средство экономии электроэнергии для офисных зданий, небольших производств, объектов розничной торговли.

Функциональность

• Экономия на потреблении сетевой электроэнергии за счёт использования энергии солнца, в том числе с подключением в качестве "объекта микрогенерации", т.е. «зеленого тарифа».
• Избыток солнечной энергии можно аккумулировать – днем инвертор солнечную энергию отдает на нагрузку дома, а профицитную выработку запасает в литиевый накопитель. При заходе солнца накопленная в аккумуляторе энергия может поступать в дом совместно с сетевым питанием с приоритетом первого.
• Бесперебойное электропитание нагрузки (функция ИБП) в случае аварии питающей сети с моментальным вводом резерва с длительной автономной работой, т.е. к нас в запасе 20кВт*ч энергии.
• Автономная работа в течение многих часов за счет использования накопленной энергии в литиевой батарее, ёмкость которой можно увеличивать добавляя ещё батарейные модули. При наличии солнечной активности, система может находится в автономной работе сутками.
• Инвертор способен добавлять мощность к выделенной сетевой мощности. При ограничении 20кВт на фазу, инвертор способен добавить своих 20кВт, таким образом увеличивая возможность совокупного потребления до 40кВт.
• Инвертор оснащено отдельным входом для работы с генератором, а также сухим контактом, позволяющим запустить этот генератор по определенному уровню разряда батарей.
• Удаленный мониторинг по WiFi и интуитивно понятный цветной экран дают полную и наглядную картину происходящего с возможностью развернуть статистику по огромному числу параметров. Также, через приложение или веб-интерфейс можно настраивать инвертор по своему усмотрению.

Как это работает

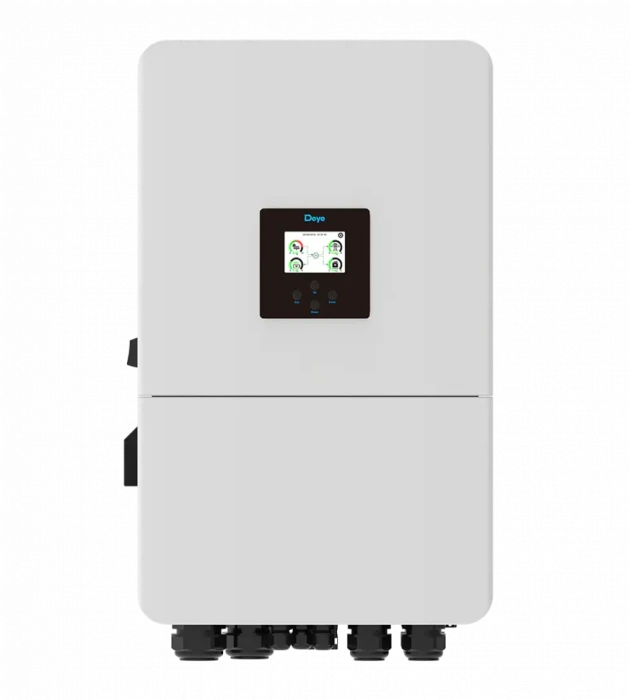

Инвертор гибридной солнечной станции подключается к общей сети последовательно с нагрузкой и может работать как без аккумуляторов, так и с аккумуляторами. Рано утром с первыми лучами солнца инвертор начинает выработку, замещая сетевую мощность солнечной, а также заряжает аккумулятор, если он не заряжен на 100%. Если СЭС вырабатывает мощности больше, чем необходимо для потребления, то при подключении "Зеленого тарифа" и наличии двунаправленного счетчика начинается продажа излишков электроэнергии в общую сеть. С наступлением темноты инвертор в зависимости от программы может переключить питание нагрузки на аккумулятор или полностью переключится на работу от сети. При отсутствии центральной сети инвертор Deye автоматически в течение 10мс переключается на работу от аккумулятора. Если вам нужна только функция экономии электроэнергии, то обратите внимание на СЭС GridSun15.1.

Перспектива расширения

• Инвертор разрешает увеличение мощности при помощи параллельной работы. Т.е. можно установить несколько одинаковых инверторов, связав их в единый комплекс для увеличения максимальной мощности.

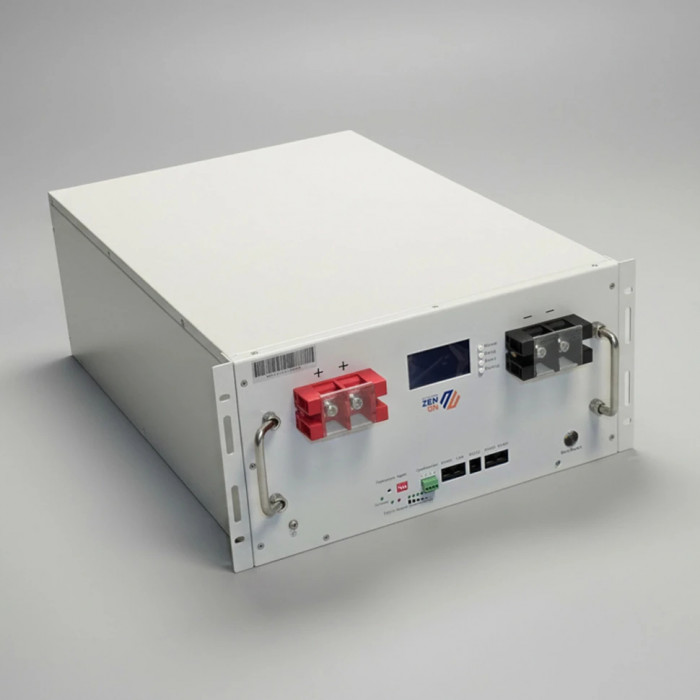

• Возможно дополнительное расширение батарейного кабинета при помощи установки дополнительных аналогичных аккумуляторных модулей, вплоть до 16штук, получая совокупную емкость в 80кВт*ч.

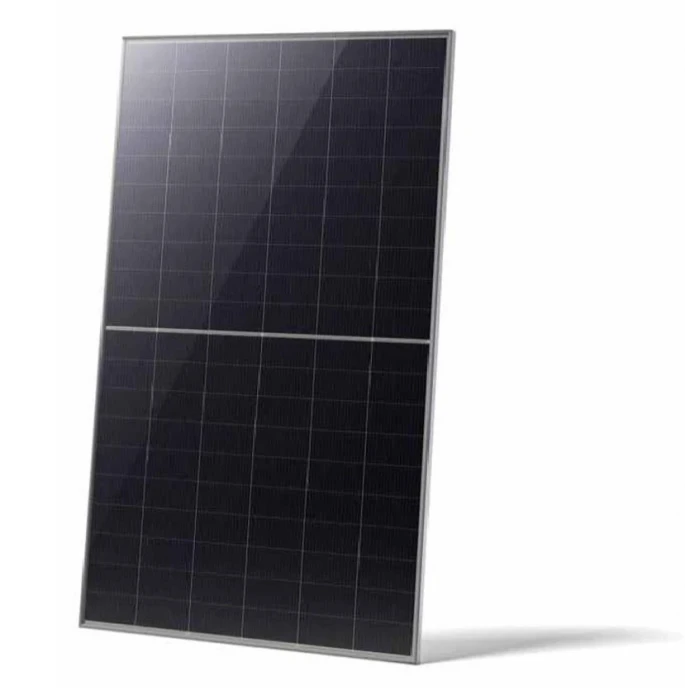

• Учитывая наличие двух MPPТ-контроллеров, возможно подключение 2-х цепочек панелей по 11 штук в каждой.

Статистика выработки HibridSun20.3-20 для МО

Данные получены в результате моделирования с использованием профессионального ПО PVSyst с учётом географического, погодного и конфигурационного факторов. В модели панели размещены под углом 45%, строго на юг, омические потери 2%, снег очищается, данные E_Grid (выход инвертора).

По запросу мы можем предоставить статистику выработки конкретно для вашего случая, а также предоставить подробную модель СЭС.
