Ранее мы рассмотрели варианты креплений солнечных панелей на плоской кровле и посчитали выработку панелей, размещённых на такой крыше. В этой статье расскажем о креплениях для скатной кровли, их видах и о том, для какой крыши что лучше использовать.
Оглавление
1. Мягкая кровля
Гибкая черепица
Для крыш с мягкой кровлей (гибкая черепица, профнастил, сэндвич панели) идеальной подходят крепления на мини рейлах.
В данном случае угол наклона панелей равен углу наклона самой кровли. Мини рейлы крепятся к кровле саморезами через резиновый мат. Далее, панель прижимается к мини рейлу L-образным прижимом (начальная или оконечная грань солнечного поля) или Т-образным прижимом (промежуточная фиксация на гранях соседних панелей).
Преимущества — простота монтажа и невысокая стоимость. Мини-рейлы бывают разной высоты: 25, 45, 80 мм.
- 25 мм — низкая парусность, панель ближе к крыше. Подходит для регионов с умеренной инсоляцией.
- 40–45 мм — оптимальный баланс между вентиляцией и возможностью обойти неровности кровельного полотна. Рекомендуемый вариант для большинства случаев.
- 80 мм — для районов с высокой инсоляцией. Обеспечивает хороший обдув панели, предотвращая перегрев и снижение генерации.
Сэндвич-панели

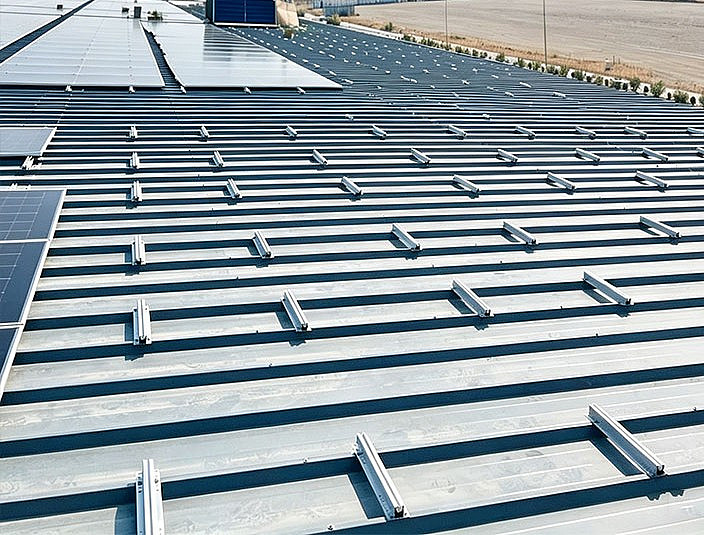

Для сэндвич-панелей (склады, наклонные крыши) этот тип креплений также отлично подходит. Единственная особенность — профиль желательно использовать более длинный, чтобы перекрывать прямоугольные волны сэндвич-панелей.
2. Металлопрофиль (волнообразный)

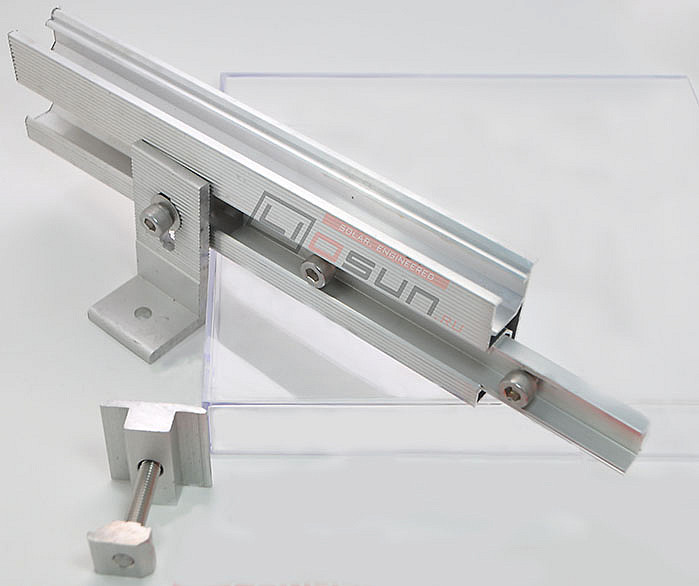

Для волнообразного металлопрофиля из-за неровной поверхность волны лучше использовать обычный рейлинг. В отличие от мини рейлов крепление производится на L-образный крепеж, который двигается во всей ширине рейлинга, позволяя закрепить ножку на спусках волны.
Между собой рейлинги соединяются специальной планкой, позволяя увеличить размер рейла на необходимую длину.
Панель крепиться к рейлингу также, как и к мини рейлам, с помощью концевого L-образного прижима или промежуточного T-образного прижима.
Недостатки: рейлинги тяжелее монтировать из-за габаритов, необходимости выставлять угол, уровень и т.д.
Преимущества:
- Лучшее распределение нагрузки
- Проще расширить массив
- Проще выставить идеальную линию панелей
3. Фальцевая кровля
Фальцевая кровля, по сути, достаточно капризное решение. Чрезмерные нагрузки могут раскрыть фальц между картинами кровельного полотна. Такой вид кровли является максимально герметичным, укладывается на обрешетку с пароизоляцией. Самый главный нюанс, что такая кровля устанавливается без использования гвоздей или саморезов. Так как же установить солнечное поле на такую кровлю, без использования метизов?

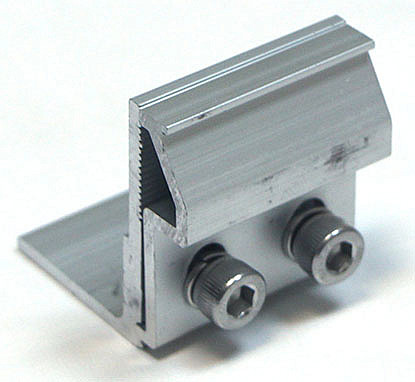

Все достаточно просто, можно использовать обычные рейлинги, но в пополнение к L-образным креплениям применяются специальные зажимы на фальц.
Такой зажим дополнительно зафиксирует замок (фальц), не давая ему раскрыться в месте крепления.
4. Кровля из черепицы

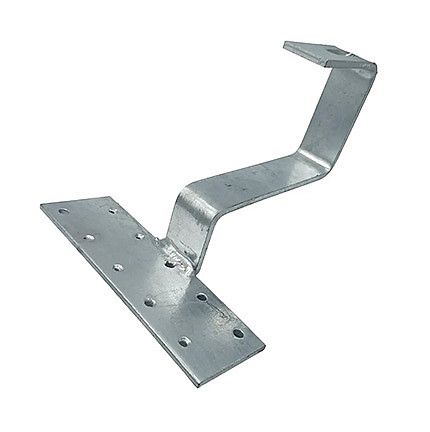

Для черепичной (не металлической) крыши тоже используется рейлинг, но крепится к основанию через большой L-образный кронштейн.
Процесс монтажа:
- Снимается черепичная плитка в месте установки кронштейна
- Крепление фиксируется к несущей части (обрешётке или стропилам)
- Черепица укладывается обратно поверх крепления
- Фиксируется рейлинг
- На рейлинг устанавливается панель
5. Фасады

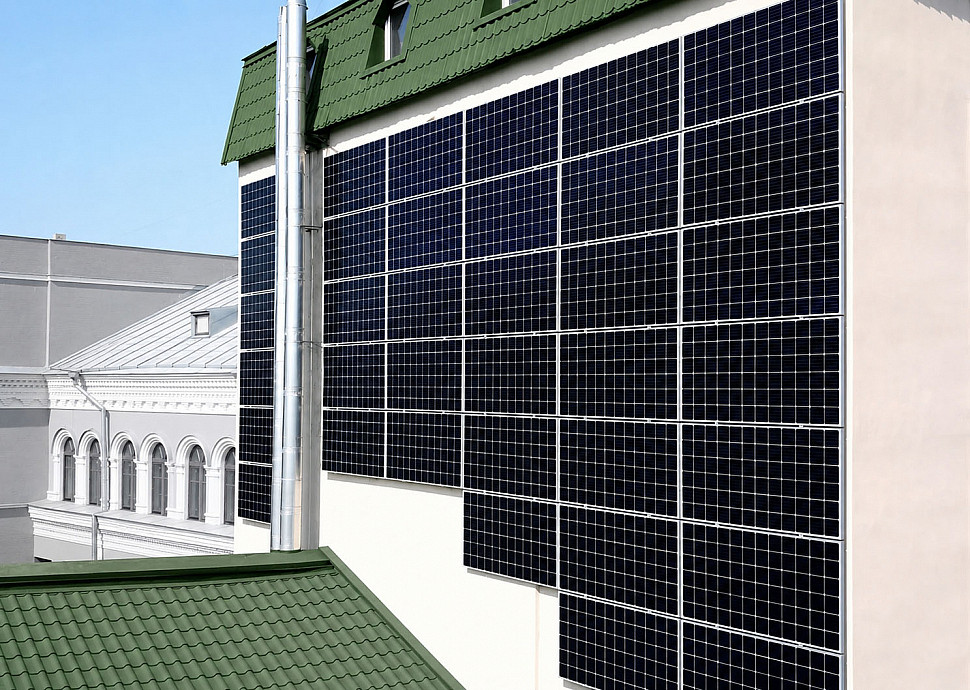

Еще одно возможное место размещения солнечного модуля – фасад.
- Вентилируемые фасады — подходят облегчённые мини-рейлы
- Кирпичные / бетонные стены — лучше использовать рейлинги с анкерным креплением
- Деревянные фасады — требуют усиленных креплений с учётом усадки
На таких поверхностях можно использовать как мини рейлы, так и рейлинги. Выбор крепления зависит от типа фасада.
6. Фасады и крыши с изменением угла наклона
Но не всегда угла кровли хватает для хорошей генерации. А на вертикальной поверхности нужна максимальная генерация. Что делать в таком случае?

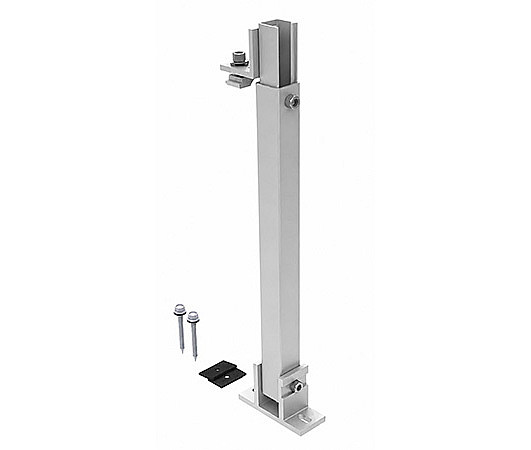

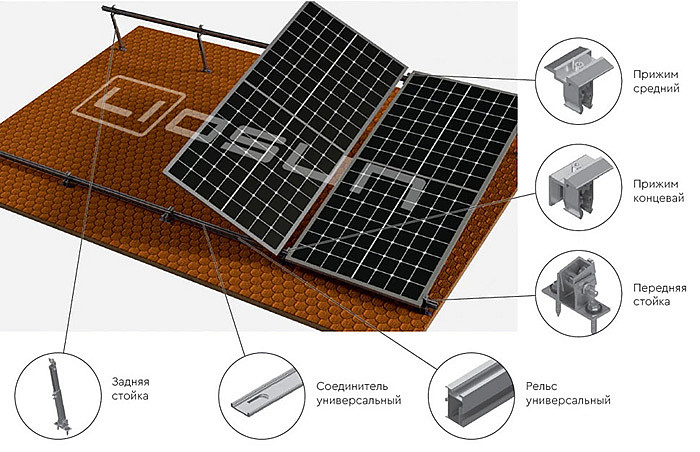

В таких вариантах используются рейлинги. Передняя часть таких рейлингов подвижная, меняет угол. Задняя опора – штанга.
В этом случае конструкция становится похожей на конструкцию «Юг», которую мы рассмотрели в предыдущей статье. Разница будет в жестком креплении и угле установки панели.
Для фасада можно использовать не вертикальное крепление, а горизонтальное, в виде козырька, с углом установки около 45° для максимальной генерации.
Сравнительная таблица
| Тип кровли | Тип крепления | Сложность монтажа | Рекомендации |
|---|---|---|---|
| Гибкая черепица | Мини-рейлы | Низкая | Высота от уровня инсоляции региона |
| Сэндвич-панели | Мини-рейлы (удлинённые) | Низкая | Удлинённый мини рейл |
| Металлопрофиль | Рейлинги | Средняя | L-образный крепёж по спускам волны |
| Фальцевая кровля | Рейлинги + зажимы на фальц | Высокая | Обязательно с опытным монтажником |
| Черепица | Рейлинги + специальный L-кронштейн | Средняя | Крепление к стропилам / обрешётке |
| Фасад | Мини-рейлы / рейлинги | Средняя | Зависит от материала фасада |
| Регулируемый угол | Рейлинги с подвижной частью | Высокая | Для макс. генерации на фасадах |
Вывод
Для разных видов кровли есть свои нюансы и подходящие типы креплений. Чтобы солнечная электростанция служила долго и исправно, необходимо правильно разместить поле — в том числе с учётом покрытия кровли.
Рекомендации по выбору:
- Для простой крыши с мягкой кровлей или из сэндвич-панелей — мини-рейлы (дёшево и сердито)
- Для металлопрофиля и черепицы — рейлинги (надёжно и с запасом по нагрузке)
- Для фальца — только рейлинги с фальцевыми зажимами и профессионалы
- Для фасадов — регулируемые конструкции под углом 45° для максимальной выработки
Выбрали или приобрели станцию, не знаете, как разместить и закрепить солнечные панели, наши инженеры помогут вам. Для этого мы проведем обследование вашего объекта и дадим рекомендации по всем возможностям размещения и установки.
