Крепление солнечных панелей на плоской кровле

Плоские крыши – оптимальная площадка для размещения солнечных электростанций.

Но! Всегда есть нюансы, которые необходимо учитывать! Ранее, мы рассмотрели окупаемость сетевой солнечной электростанции для дома, в которой за основу мы принимали идеальное размещение панелей для максимальной выработки. А как разместить панели на плоской кровле, чтобы получить хорошую выработку и не получить повреждения гидроизоляции самой кровли рассмотрим в этой статье.

Содержание

• Преимущества плоской кровли
• Схемы размещения солнечных батарей
• Восток-Запад (10–15°)
• Юг (10–15°)
• Сравнительная характеристика конструкций
• Балластные системы, как это работает
• Сравнение решений
• Рекомендации
• Вывод

Преимущества плоской кровли

Преимущества монтажа солнечных панелей на плоской кровле заключаются в следующем:

1. Монтаж без повреждения гидроизоляционного слоя;
2. Гибкость в выборе угла наклона;
3. Возможность оптимизационной масштабируемости проекта;
4. Возможность обслуживания;

Для размещения солнечных панелей на плоской крыше используются балластные системы, которые не требуют крепления к жестким конструкциям кровли, исключая повреждение гидроизоляционном слоя.

Гибкость в выборе угла наклона обусловлена возможностью установки панели как на 10°, так и на 15°.

Оптимизационная масштабируемость – это возможность увеличения системы за счет: сокращения теневых разрывов, добавления новых рядов и секций, этапность запуска проекта, отсутствие жесткой привязки к местам установки.

И снова есть ограничения – площадь и несущая способность крыши.

Схемы размещения солнечных батарей

Немного теории: “Солнце двигается по небу с востока на запад. Его положение на небосклоне характеризуется 2-мя параметрами – склонением и азимутом. Склонение – это угол относительно горизонта. Азимут – угол по горизонтали. Положение Солнца меняется в течение дня в результате вращения Земли и в течение года в результате движения Земли по орбите вокруг него”.

Для эффективной выработки на плоской крыше дома существуют две основные схемы размещения панелей:

- Восток-Запад – для максимального полезного использования площади;

- Юг – для максимальной генерации.

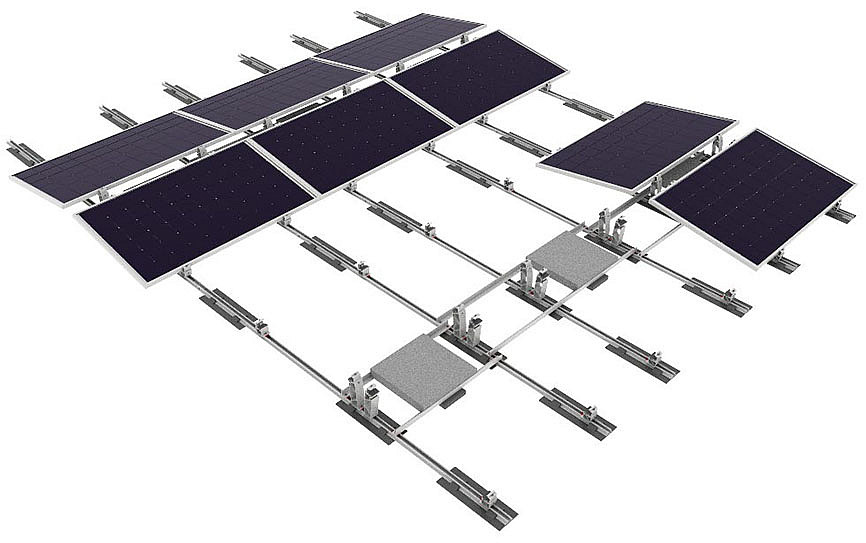

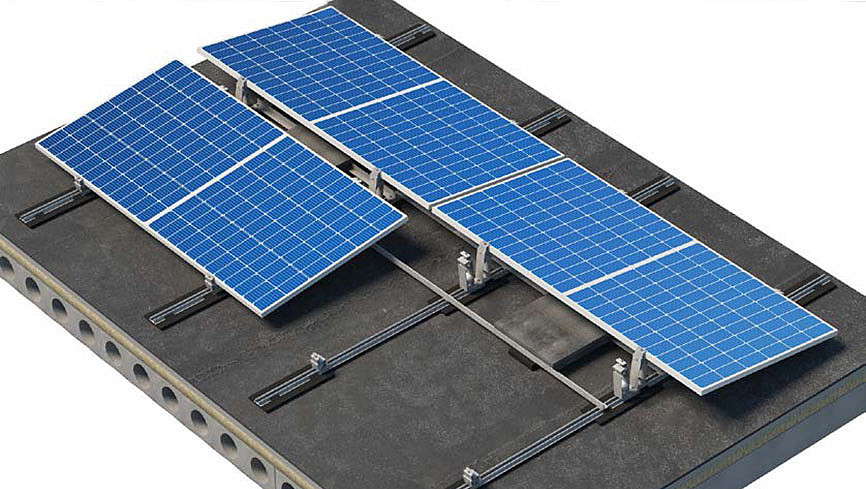

Восток-Запад (угол 10-15°)

Данная купольная конструкция предназначена для плоски кровель с углом наклона до 3°. Монтаж осуществляется на специальных резиновых матах, позволяющих устанавливать систему без повреждения поверхности и конструкции кровли. Фиксация системы осуществляется балластом, размещаемым под модулями на специальных профилях.

В случае угла наклона кровли от 3,1° до 5° систему можно использовать, но необходима жесткая фиксация к кровле.

Преимущества системы:

- максимальная плотность размещения – при установке панелей на такую конструкцию практически отсутствует затенение на соседние модули, что дает возможность более плотного размещения без увеличения расстояний между цепочками-стрингами, если только для сервисного обслуживания;

- равномерная генерация в течение дня – генерация начинается с восточной стороны при восходе с первыми лучами и вечером до захода солнца;

- меньшая ветровая нагрузка – большая устойчивость к ветровой нагрузке за счет купольной конструкции, позволяющей потоку воздуха “обтекать” модули.

Технические параметры:

- угол установки 10°, при использовании надставки на большую опору – угол установки 15°;

- балласт на 2 модуля от 162 до 270 кг.

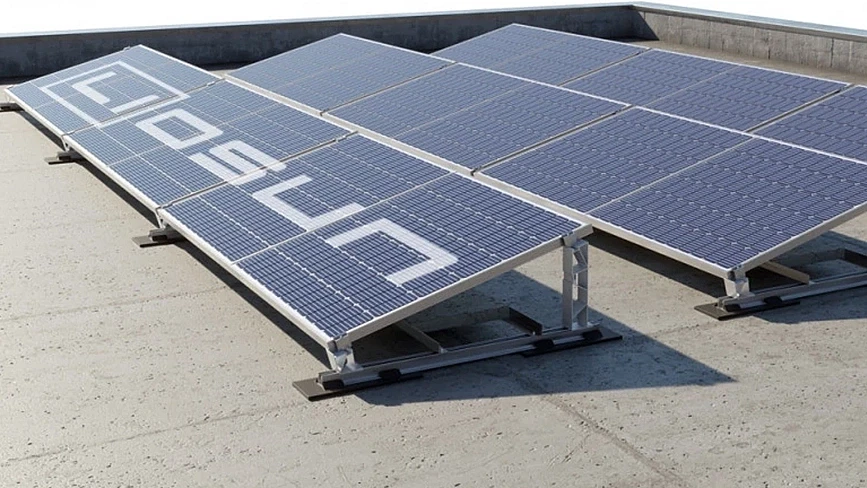

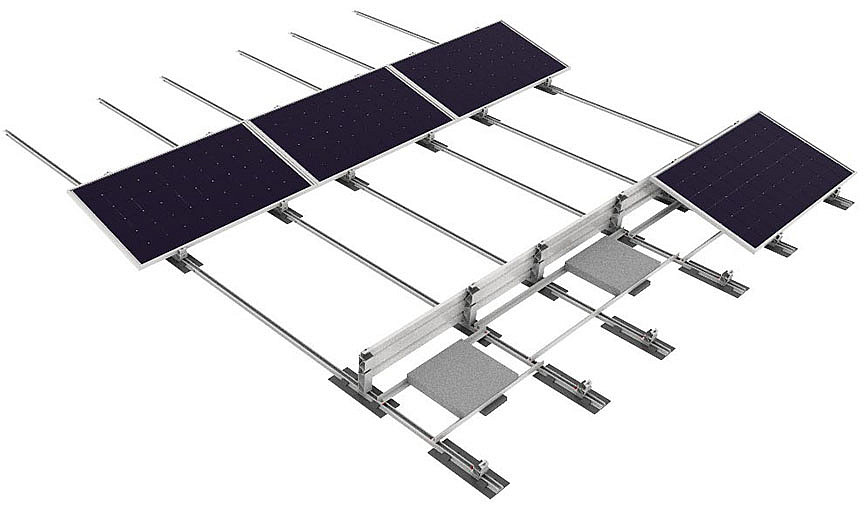

Юг (10–15°)

Также как и система крепления Восток-Запад является купольной системой предназначена для плоских крыш с углом наклона до 3°, монтаж выполняется тем же самым способом, с разницей что не используется второй склон системы. Все панели в данной системе ориентированы строго на Юг

Преимущества системы:

- максимальная выработка энергии;

- высокая эффективность в полдень;

- простая схема подключения.

Но для этой системы необходимо больше площади, для исключения затенения участков. Ветровая нагрузка на данную систему выше, чем на “Восток-Запад”, за счет установки модулей с южной стороны, с северной появляется эффект паруса.

Технические параметры:

- угол установки 10°, при использовании надставки на большую опору – угол установки 15°;

- балласт на 2 модуля от 162 до 270 кг.

Для обоих схем существует 3 вида конструкций:

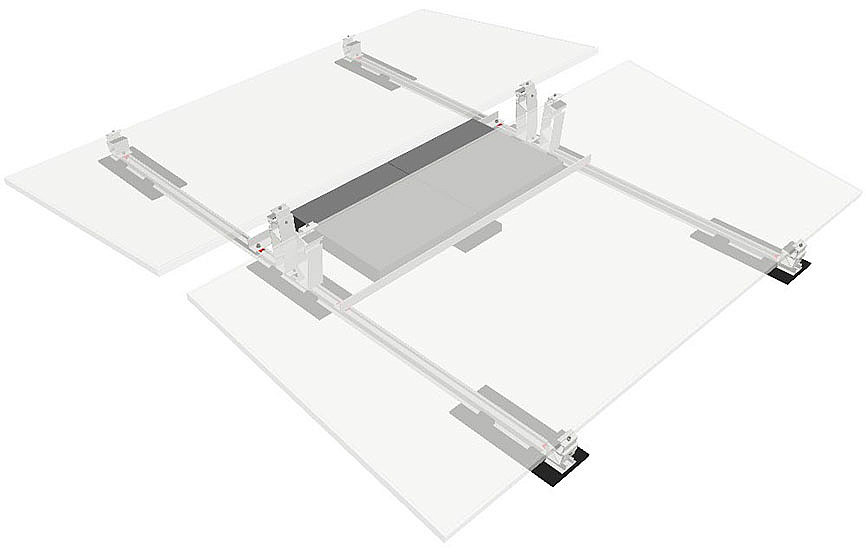

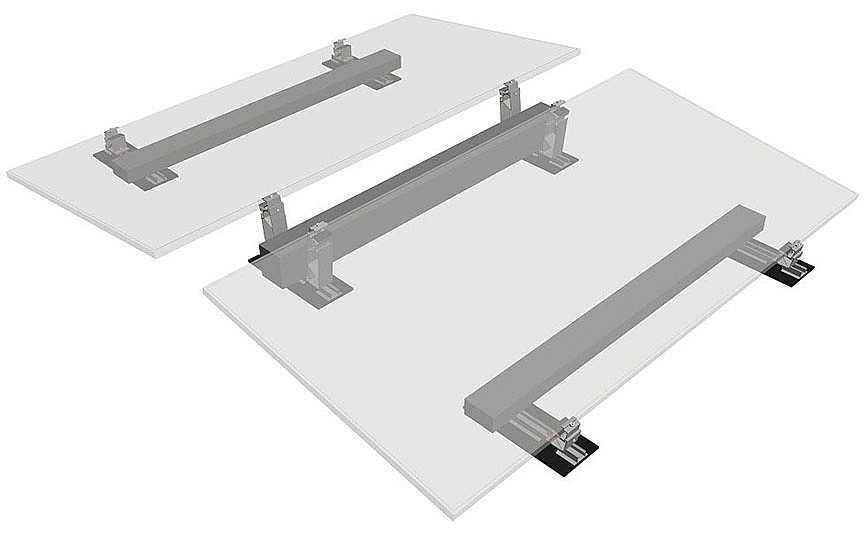

Универсальная облегченная, универсальная и конструкция с продольными и поперечными связями.

Сравнительная характеристика конструкций

Балластные системы, как это работает

Балластная система удерживает конструкцию за счет веса, без крепления к крыше.

В качестве балласта используются железобетонные блоки или бетонные плитки (400х400 или 500х500) в зависимости от выбора конструкции.

Важно: Несущая способность кровли должна быть не менее 150 кг/м² для “Восток-Запад” и не менее 200 кг/м² для “Юг”.

Сравнение решений

Сравним варианты размещений:

Вы можете выбрать конструкцию самостоятельно, сравнив информацию, но если остались сомнения - лучше обратиться к профессионалам, которые подскажут, какой вариант будет оптимальным для ваших потребностей.

Рекомендации

Для выбора вариантов конструкции крепления солнечных модулей нам необходимо:

- учитывать ветровой район и высоту здания;

- знать несущую способность кровли;

- правильно рассчитать запас по балласту.

Если вы не можете определиться с оптимальным решением по размещению и вариантам крепления, наши инженеры помогут вам, для этого необходимо на сайте Liosun выбрать тип станции, заполнить анкету и направить информацию для подбора оборудования, материалов и крепления.

Вывод

Подведем итог нашего обзора: балластное крепление это оптимальное решение для плоских крыш дома, если вы хотите установить солнечные панели без сверления и повреждений, при использовании схемы Восток-Запад мы получаем максимум мощности с используемой площади, а при использовании схемы ЮГ – максимум эффективности. Выбор схемы размещения напрямую влияет на окупаемость проекта и стабильность генерации.
