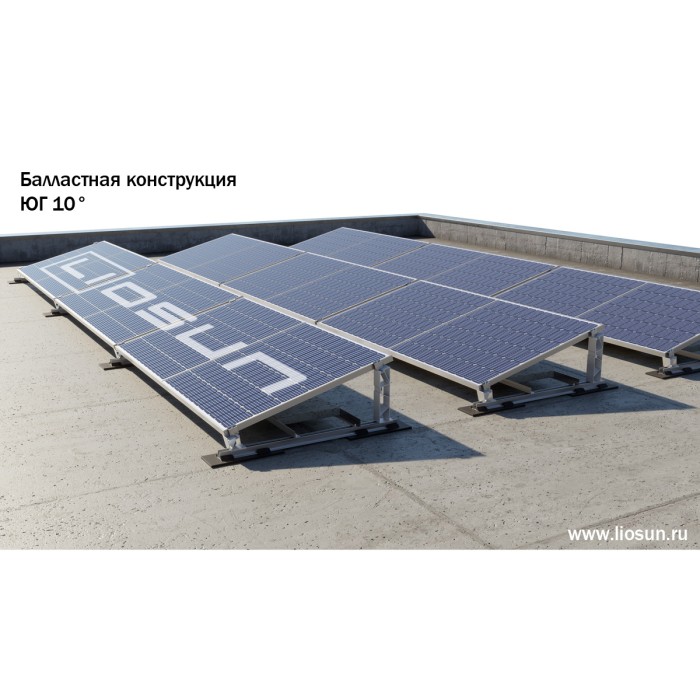

Крышная конструкция Юг 10°

Конструкция для размещения солнечных панелей на плоской крыше с ориентацией на Юг под углом 10°

Купольная крышная система размещения солнечных батарей с ориентацией на юг предназначена для плоских кровель с углом наклона до 3°. Ключевой особенностью конструкции является монтаж на специальных резиновых матах, которые позволяют устанавливать систему без повреждения поверхности кровли.

Для фиксации монтажной системы используется балласт, который размещается под модулями на специальных профилях. Если угол наклона кровли от 3,1° до 5° система может использоваться, но её необходимо фиксировать к кровле.

Стандартно используется угол наклона 10°, хотя опционально возможен угол 15°. Размещение ФЭМ с ориентацией на юг позволяет получить максимальную выработку электроэнергии в течение светового дня.

• Балластная конструкция Юг 10° рассчитана для II и более снегового района
• Альбомная ориентация панелей
• Комплект на 4x3 ФЭМ шириной до 1150 мм
• Полускрытое размещение балласта, под бордюрные камни (500/1000)х200х80
• С поперечной структурной жёсткостью, с распределяющими матами

Состав комплекта:

• Базовый рельс
• L-профиль балласта
• Малая опора 10°
• Большая опора для угла 10°
• Концевой и средний прижим

Опционально:

• Надставка на большую опору для угла 15°
• Балласты (бордюрный камень, плитка и т.п.)
• Ветрозащита
• Балластный лоток под плитку 500х500
