Азимут АД-7С-230-1РКМ18

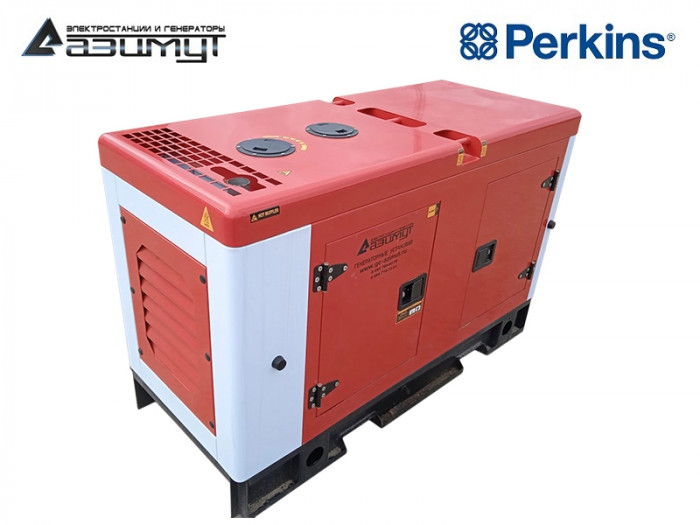

Дизель-генератор АД-7С-230-1РКМ18 Perkins — надёжный однофазный источник на 7 кВт

Общее описание

АД-7С-230-1РКМ18 Perkins — однофазная дизельная электростанция мощностью около 7 кВт (7 кВА) в шумозащищённом исполнении, предназначенная для резервного или автономного электроснабжения объектов средней мощности: коттеджей, мастерских, складов, офисов, торговых точек и других площадок, где требуется стабильное питание при перебоях основного электроснабжения.

Исполнение предусматривает первую степень автоматизации: запуск и останов агрегата выполняются вручную. При необходимости возможна доработка под систему автозапуска (АВР). Шумозащитный корпус обеспечивает защиту от внешних факторов, снижает акустическое воздействие и обеспечивает удобство технического обслуживания.

Ключевые особенности и преимущества

Мощность и режимы работы
Станция рассчитана на номинальную мощность 7 кВт (7 кВА) при однофазном напряжении 230 В и частоте 50 Гц. Также она может работать в резервном режиме с увеличенной мощностью. Конструкция допускает эксплуатацию при нагрузках от 25 % до 100 %, с кратковременными перегрузками до 110 % (в пределах регламентов эксплуатации).

Двигатель Perkins 403A-11G1
В качестве силового агрегата используется проверенный дизельный двигатель Perkins 403A-11G1. Это трёхцилиндровый четырёхтактный мотор с водяным охлаждением, рассчитанный на стабильную работу под нагрузкой. Он обеспечивает высокий ресурс, эффективное сгорание топлива и минимальные эксплуатационные расходы.

Генератор Azimut Z164BI
Для выработки электроэнергии используется бесщёточный синхронный генератор Azimut Z164BI. Он оснащён автоматическим регулированием напряжения, имеет класс защиты IP22 и класс изоляции H. В переходных режимах отклонения напряжения не превышают ±1 %, в установившемся режиме — ±0,5 %. Выходное напряжение устойчиво и пригодно для питания чувствительной электроники.

Система управления и защита
Контроллер HGM6120 осуществляет управление и мониторинг работы установки. На его дисплее отображаются основные параметры: напряжение, сила тока, частота, обороты двигателя, давление масла, температура охлаждающей жидкости, суммарная наработка, количество запусков, состояние аккумулятора и др. Встроенные защитные алгоритмы обеспечивают своевременную аварийную сигнализацию. На панели предусмотрена кнопка аварийной остановки.

Шумозащающий корпус и конструкция
Корпус изготовлен из стального листа с порошковой окраской, снабжён шумо- и теплоизоляцией. Он включает распашные дверцы для доступа, вентиляционные отверстия, дефлекторы, внешние штуцеры для слива технических жидкостей, заливную горловину и внешнюю кнопку аварийного останова. Корпус снижает акустическое воздействие и облегчает обслуживание.

Топливо и автономность
Топливный бак рассчитан на объём порядка 55 л, что обеспечивает минимум 8 часов автономной работы при полной нагрузке. При нагрузке 100 % расход топлива составляет около 3,0 л/ч. Установка адаптирована к дизельному топливу стандартного качества и оснащена системой фильтрации.

Габариты и масса
Из открытых данных: открытое исполнение демонстрирует габариты 1280 × 870 × 1050 мм и вес около 308 кг. В кожухе эти показатели могут быть выше с учётом конструкции корпуса. (gc-azimut.ru)

Условия эксплуатации и обслуживание
Установка рассчитана на работу при относительной влажности до 95 % и на высотах до 1000 м над уровнем моря. При первой степени автоматизации допускается эксплуатация в температурном диапазоне от +5 °C до +40 °C (или согласно техническим условиям). Межсервисный интервал — каждые 250 моточасов или не реже одного раза в шесть месяцев даже при режиме резервного использования.

Комплектация и проверка качества
В комплект обычно входят: электростанция (в кожухе или открытом исполнении), промышленный глушитель, аккумулятор, комплект фильтров, эксплуатационные жидкости, набор для первого техобслуживания, документация (инструкция, протокол испытаний, гарантийный талон). Перед отправкой каждая единица проходит нагрузочные испытания на 50 %, 70 %, 100 % и кратковременную нагрузку 110 %; параметры подтверждаются протоколом. (gc-azimut.ru)

Дополнительные опции
Возможно комплектование дополнительными опциями: система автозапуска (АВР), подогреватели для топлива или охлаждающей жидкости, дополнительные топливные баки, удалённый мониторинг, низкошумные глушители и др.

Сферы применения и сценарии использования

АД-7С-230-1РКМ18 Perkins предназначен для автономного и резервного электроснабжения рабочих и жилых объектов средней мощности, где требуется стабильное однофазное питание 230 В. Это могут быть коттеджи, магазины, мастерские, офисы, удалённые станции и другие объекты с потребностью в устойчивом электропитании.

В резервном режиме устройство обеспечивает надёжную подстраховку при отключениях электросети. При надлежащем обслуживании и соблюдении технических условий агрегат способен работать и как основной источник энергии.

Устанавливается на ровной площадке (уклон до 5 %), возможна установка под открытым небом при соблюдении требований к температурному режиму. Управление осуществляется вручную (степень автоматизации 1), но возможно расширение до автозапуска. Корпус обеспечивает защиту от пыли, влаги, вандализма, упрощает доступ к компонентам и снижает акустическое воздействие.
