IslandSun 10.1-30 cont – автономная солнечная электростанция в контейнере

Автономная однофазная солнечная электростанция на 10кВт с дизельным генератором в контейнере ПБК4

IslandSun 10.1-30 cont – это однофазная электростанция, ориентированная на автономную работу в условиях полного или длительного отсутствия центральной электросети с размещением в специализированном контейнере класса "Арктика". Комплектация без климатического решения.  Инвертор – 10кВт, 220В, с 3 MPPT-контроллерами для подключения трех цепочек солнечных панелей. Используются два источника генерации энергии:

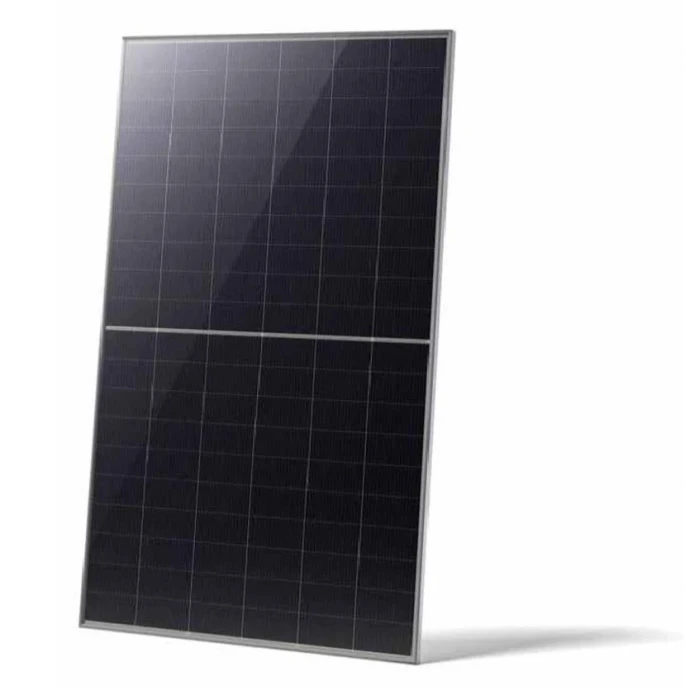

1. Солнечное поля, с наземным размещением или размещением на контейнере ПБК4

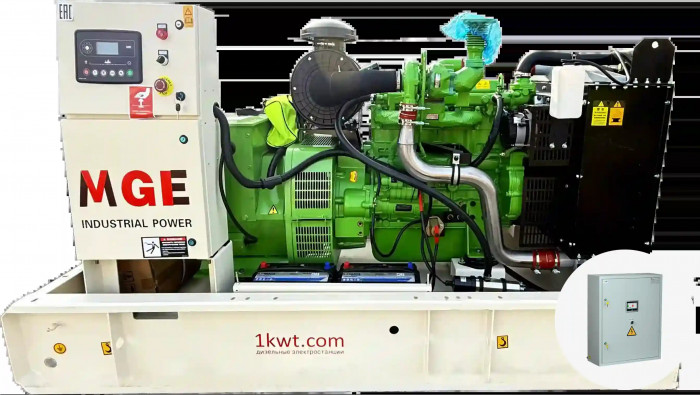

2. В случае недостаточной солнечной активности – дизельный генератор основного типа на базе двигателя Yuchai

В случае, если у вас присутствует центральная сеть, обратите внимание на наш комплект HibridSun 10.1-10 без дизельного генератора.

Эта станция рассчитана на среднесуточное потребление 20-25кВт*ч (800-1000Вт в час), редкий запуск генератора летом, но практически ежедневный – зимой.

Правильный расчет и проектирование автономной солнечной электростанции с учетом множества факторов требует большого опыта, наличия специализированного инструментария и ПО, а также полноценной информации о профиле и характере потребления нагрузки. Как правило, автономная станция всегда подбирается индивидуально под ТЗ заказчика. Заполните нашу специальную анкету, для получения предварительного расчета стоимости.

Анкета автономной СЭС на индивидуальный расчёт

Как это работает

В центре находиться гибридный многофункциональные инвертор премиум класса Deye, который управляет всеми элементами комплекса:

• Встроенные MPPT-контроллеры преобразуют поток мощности от солнечных панелей в зарядный ток аккумуляторов и энергию для питания нагрузки. Наличие нескольких контроллеров позволяет максимально гибко расположить панели в разных плоскостях на доступной площади.
• В случае затяжного отсутствия достаточной солнечной активности и при достижении определённого уровня разряда аккумулятора, инвертор даёт команду на запуск топливного генератора и в течение 2-4 часов полностью заряжает аккумуляторную батарею. В случае одновременного появления солнечной активности, заряд может производится максимально быстро (1-2 часа). При этом инвертор «знает» о максимально доступной мощности генератора и ни при каких условиях его не перегрузит.
• Инвертор интеллектуально взаимодействует с литиевой батареей. Благодаря наличию обратной связи с BMS, управление накопителем происходит максимально точно и оптимально. В параметрах выставляются значения SOC (процент заряда), по которым определяется доступная глубина разряда и степень заряда при работе с генератором. Высокий ток заряда позволяет быстро восстановить уровень батареи до 100%.
• Не важно, какой источник энергии используется в данный момент (солнечное поле, аккумулятор или генератор) инвертор осуществляет бесшовное переключение между ними для максимально надежного питания подключенной нагрузки.

Перспектива расширения

• Инвертор разрешает увеличение мощности при помощи параллельной работы. Т.е. можно установить несколько инверторов увеличивая как выходную мощность, так и получая возможность подключения дополнительного поля солнечных панелей.
• Возможно дополнительное расширение батарейного кабинета для увеличения времени автономной работы в условиях отсутствия солнечной генерации. Дополнительная ёмкость может заметно снизить время наработки генератора и расхода топлива.

Комплектация контейнера

Под ТЗ заказчика возможна дополнительная комплектация блок-контейнера:

• Климатическая система (дизельная печка, электроподогрев, кондиционер и т.п.)
• Внешний бак с дизельным топливом для максимально длительной автономной работы без дозаправки
• Система автоматической докачки масла с дополнительным баком 20-50л.
• Распределительная панель (электрощит) с входными и отходящими автоматами
• Системой удаленного мониторинга за состоянием всей системы (уровень заряда АКБ, нагрузка, температура, режим работы, статистика, уровень топлива т .п.).

Статистика выработки IslandSun 10.1-30 для МО

Данные получены в результате моделирования с использованием профессионального ПО PVSyst с учётом географического, погодного и конфигурационного факторов. В модели панели размещены под углом 45%, строго на юг, омические потери 2%, снег очищается, данные E_Grid (выход инвертора).

По запросу мы можем предоставить статистику выработки конкретно для вашего случая, а также предоставить подробную модель СЭС.

Состав автономной СЭС на 10кВт
