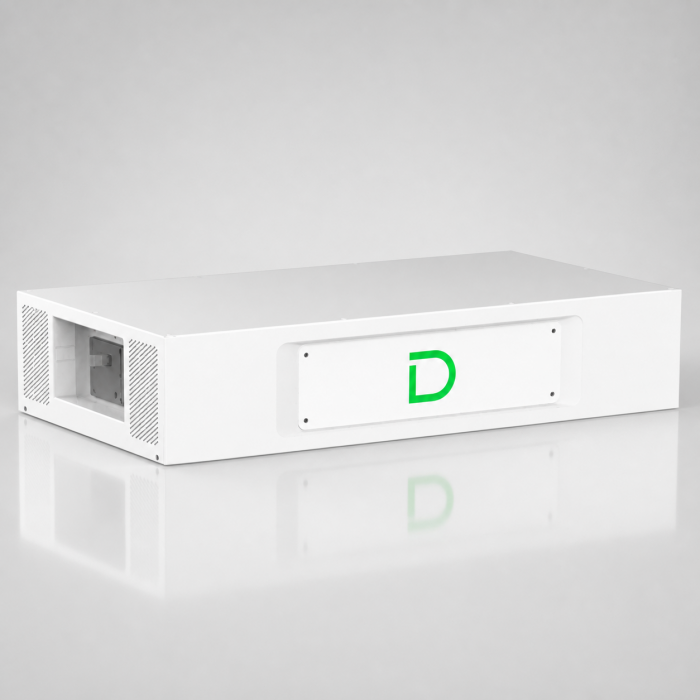

Головной модуль Stack280 – SBDU280
Dyness Stack280 SBDU280 - модуль управления батарейной башней STACK280
SBDU280 - это головной BDU-модуль для высоковольтовой системы Dyness STACK280. Он объединяет аккумуляторные модули S51280 в управляемый кластер, отвечает за коммутацию, защиту, BMS-логику и связь батарейной системы с совместимым инвертором.
Управление башней
BDU связывает батарейные модули STACK280 в один высоковольтовый кластер.
BMS 200 А
Контроль рабочих токов, состояния батареи и защитных сценариев системы.
До 200 А
Поддержка заряда и разряда до 200 А, пик разряда до 280 А.
CAN/RS485
Коммуникация с совместимыми гибридными и промышленными инверторами.
Зачем нужен SBDU280
В системе Dyness STACK280 аккумуляторные модули устанавливаются в башню, а SBDU280 выполняет роль управляющего верхнего узла. Без BDU-модуля батарейный кластер не сможет корректно обмениваться данными с инвертором, управлять зарядом и разрядом, контролировать защиту и работать как единая HV-система.
STACK280 рассчитан на бытовые, коммерческие и небольшие промышленные объекты: склады, фермы, рестораны, офисы, производственные участки и системы резервного питания. В одной башне используется от 3 до 15 аккумуляторных модулей S51280, а несколько башен могут работать параллельно для увеличения общей емкости системы.
Используется в составе
- высоковольтовых систем Dyness STACK280;
- кластеров с 3-15 батарейными модулями S51280;
- коммерческих СЭС с накоплением энергии;
- систем резервного питания и пик-шейвинга;
- масштабируемых решений с параллельными башнями.
Ключевые характеристики
| Модель | Dyness Stack280 SBDU280 |
|---|---|
| Тип устройства | головной BDU-модуль управления батарейной системой |
| Совместимая система | Dyness STACK280, аккумуляторные модули S51280 |
| Тип батарей | LiFePO4, высоковольтовая HV-архитектура |
| Диапазон системы STACK280 | 43-215,04 кВт·ч на башню, до 12 кластеров параллельно |
| Количество модулей в кластере | от 3 до 15 аккумуляторных модулей STACK280 |
| Длительный ток заряда/разряда | 140 А |
| Максимальный ток заряда/разряда | 200 А |
| Пиковый ток разряда | 280 А |
| Ток BMS | 200 А |
| Коммуникация | CAN/RS485 для связи с совместимым инвертором |
| Монтаж | напольная модульная установка в составе башни STACK280 |
| Энергия хранения | нет, модуль управления не является аккумуляторной секцией |
Корректная работа BMS
SBDU280 участвует в контроле рабочих токов, напряжений, температурных состояний и логики защиты. Это особенно важно для мощных коммерческих систем, где батарея должна работать предсказуемо при заряде, разряде и резервировании нагрузки.
Для масштабируемых проектов
STACK280 поддерживает построение башен с разной емкостью и параллельную работу кластеров. SBDU280 нужен для каждой управляемой башни, чтобы система обменивалась данными с инвертором и корректно работала в составе общего накопителя.
Что проверит Liosun перед поставкой
- совместимость SBDU280 с батарейными модулями STACK280 S51280;
- минимальное и максимальное количество модулей в башне;
- рабочие токи, мощность инвертора и режимы заряда/разряда;
- протокол связи CAN/RS485 и совместимость инвертора;
- схему параллельных кластеров, если требуется расширение;
- состав комплекта: BDU-модуль, база, силовые и коммуникационные подключения.
Бренд | Dyness |
| Основные | |
Тип напряжения | Высоковольтовая HV |
Тип батарей | LiFEPO4 |
Класс | Премиум |
| Разряд | |
Длительный ток разряда | 140 А |
Макс. ток разряда | 200 А |
Пик. ток разряда | 280 А |
Ток BMS | 200 А |
| Заряд | |
Ток заряда | 140 А |
Макс. ток заряда | 200 А |
| Конструктив | |
Цветной дисплей | Нет |
Архитектура | Модульная |
Установка | На пол |
